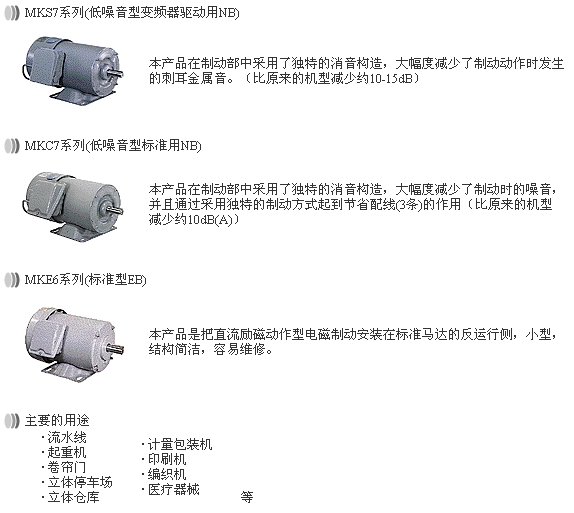

MKS7系列(低噪音型变频器驱动用NB) 本产品在制动部中采用了独特的消音构造,大幅度减少了制动动作时发生的刺耳金属音。(比原来的机型减少约10-15dB) MKC7系列(低噪音型标准用NB) 本产品在制动部中采用了独特的消音构造,大幅度减少了制动时的噪音,并且通过采用独特的制动方式起到节省配线(3条)的作用(比原来的机型减少约10dB(A)) MKE6系列(标准型EB) 本产品是把直流励磁动作型电磁制动安装在标准马达的反运行侧,小型,结构简洁,容易维修。 主要的用途 ?流水线 ?起重机 ?卷帘门 ?立体停车场 ?立体仓库 ?计量包装机 ?印刷机 ?编织机 ?医疗器械 等 系列 制动方式 变频器运转 *电源 库存范围 MKS7 低噪音型NB (直流无励磁动作型) ○ 200/200-220V 50/60Hz 卧式安装型 4极 0.2kW~15kW 6极 0.2kW~3.7kW 法兰安装型 4极 0.2kW ~ 3.7kW MKC7 低噪音型NB (直流无励磁动作型) × 200/200-220V 50/60Hz 卧式安装型 4极 0.2kW ~ 3.7kW 法兰安装型 4极 0.2kW ~ 3.7kW MKE6 EB (直流励磁动作型) ○ 200/200-220V 50/60Hz 卧式安装型 4极 0.2kW ~3.7kW MKS7系列(低噪音型变频器驱动用NB) 马达输出功率 〔kW〕 4极 0.2 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15 6极 - 0.2 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 马达 适用规格 JISC4210 低压三相鼠笼型感应马达 结 构 外壳构造 全封闭外扇型 构架 钢板 铸铁 端子规格 端子板方式 (附带端子盒) 端子接线式 (附带端子盒) 电源 三相 200/200-220V±10%,50/60Hz±5% 时间额定时间 S1(连续) 起动方式 全电压起动(3.7kW以下) 起动,△运行 绝缘的耐热等级 E 种 B 种 制动 制动方式 直流无励磁动作型(干式) 电源 三相 200/200-220V±10%,50/60Hz±5% 制动扭矩 150/180% (50/60Hz) 绝缘的耐热等级 E 种 端子规格 已和动力模块连接 动力模块 端子盒一体型 端子盒内藏型 端子盒位置(导线抽出方向) 从负荷侧看是左侧(朝下) 保护构造 马达部IP44,制动部IP20 安装地方 屋内(海拔1,000m以下) 环境温度 -15℃~+40℃ 空气环境 湿度85%以下,无腐蚀性、爆炸性气体?蒸汽等 安装方法 与轴水平安装 涂装颜色 孟塞尔色系N5 MKC系列 马达输出功率〔kW〕 4极 0.2 0.4 0.75 1.5 2.2 3.7 马达 适用规格 JISC4210 低压三相鼠笼型感应马达 结 构 外壳构造 全封闭外扇型 构架 钢板 铸铁 端子规格 端子板方式(附带端子盒) 电源 三相 200/200-220V±10%,50/60Hz±5% 时间额定时间 S1(连续) 起动方式 全电压起动 绝缘的耐热等级 E 种 制动 制动方式 直流无励磁动作型(干式) 电源 三相 200/200-220V±10%,50/60Hz±5% 制动扭矩 150/180% (50/60Hz) 绝缘的耐热等级 E 种 端子规格 已和马达用的电源端子连接 动力模块 端子盒一体型 端子盒内藏型 端子盒位置(导线抽出方向) 从负荷侧看是左侧(朝下) 保护构造 马达部IP44,制动部IP20 安装地方 屋内(海拔1,000m以下) 环境温度 -15℃~+40℃ 空气环境 湿度85%以下,无腐蚀性、爆炸性气体?蒸汽等 安装方法 与轴水平安装 涂装颜色 孟塞尔色系N5 MKE系列 马达输出功率 〔kW〕 4极 0.2 0.4 0.75 1.5 2.2 3.7 6极 - 0.2 0.4 0.75 1.5 2.2 马达 适用规格 JISC4210 低压三相鼠笼型感应马达 结 构 外壳构造 全封闭外扇型 构架 钢板 铸铁 端子规格 端子板方式(附带端子盒) 电源 三相 200/200-220V±10%,50/60Hz±5% 时间额定时间 S1(连续) 起动方式 全电压起动 绝缘的耐热等级 E 种 制动 制动方式 直流励磁制动 电源 三相 200/200-220V±10%,50/60Hz±5% 制动电源 DC180V 制动扭矩 请参考另外用途的产品目录 绝缘的耐热等级 E 种 端子规格 导线 端子盒位置(导线抽出方向) 从负荷侧看是左侧(朝下) 安装地方 屋内 环境温度 -15℃~+40℃ 空气环境 湿度85%以下,无腐蚀性、爆炸性气体?蒸汽等 安装方法 与轴水平安装 涂装颜色 孟塞尔色系N5 |
|||||||
|
||||||||
